Monitoreo de rascacielos en Miami para asentamiento con sensores inalámbricos

Miami se asienta sobre el Acuífero de Biscayne, una formación de caliza permeable cubierta por arena costera suelta y bolsas de suelo orgánico (turba y material palustre). El nivel freático en las zonas costeras frecuentemente se encuentra a menos de 1,5 metros bajo la rasante y fluctúa varios decímetros entre la estación húmeda de junio a octubre y los meses secos. Bajo una torre de 30 pisos, este asentamiento ocurre de forma constante y necesita ser monitoreado en tiempo real para intervenir en caso de cambios significativos que puedan causar daños a la estructura.

Una geología que no se estabiliza después del certificado de ocupación

El condado de Miami-Dade cuenta con más de 400 edificios altos, con concentraciones en Brickell, el centro de la ciudad y Sunny Isles Beach. Muchos fueron construidos sobre terrenos recuperados o rellenados a lo largo de la costa. Sus cimentaciones profundas atraviesan suelo estratificado compuesto por arenas sueltas cerca de la superficie, depósitos orgánicos en la zona intermedia y caliza cárstica en la parte inferior.

Cada capa responde de manera diferente a la carga vertical, los cambios del nivel freático y el tiempo. La consolidación a largo plazo de las capas orgánicas avanza lentamente bajo carga sostenida. La disolución de la caliza produce cavidades en escalas temporales irregulares (el Florida Geological Survey documenta fenómenos cársticos en todo Miami-Dade). Los cambios estacionales del nivel freático alteran el esfuerzo efectivo en cada capa. Todos estos factores crean una capa inestable justo debajo de estos edificios altos y, dado que los cambios no son iguales bajo todos los puntos del edificio, la estructura queda sometida a esfuerzos que no fueron previstos durante la construcción.

El colapso del Champlain Towers South en Surfside el 24 de junio de 2021 mató a 98 personas en un condominio de 12 pisos que tenía documentado un fallo de impermeabilización y el consiguiente deterioro estructural del hormigón en el informe de Morabito Consultants de 2018. La respuesta regulatoria no se hizo esperar. En 2022, el condado de Miami-Dade adelantó las inspecciones de recertificación de 40 a 25 años para edificios de condominios y cooperativas de tres o más pisos ubicados a menos de 3 millas de la costa construidos después de 1998. El periodo de reinspección se fijó en cada 10 años. Para todos los demás edificios de tres o más pisos, el umbral para la recertificación se estableció en 30 años.

Cómo un pequeño movimiento del suelo se convierte en un problema visible en la cima

Un rascacielos se comporta como una palanca larga unida a sus cimentaciones. Un asentamiento diferencial de 10 mm en la base de una torre de 100 metros produce aproximadamente 20-30 mm de desplazamiento horizontal en la cubierta, dependiendo de la rigidez estructural y la distribución del asentamiento. Cuanto más alto es el edificio, mayor es la amplificación geométrica.

Las primeras señales son sutiles: por ejemplo, la desalineación de las guías del ascensor que el técnico de mantenimiento recalibra año tras año sin considerar las causas. Microfisuras en los paneles de fachada que se sellan con silicona y juntas de muro cortina que se abren. Todos estos cambios siguen meses de distorsión angular y los ocupantes generalmente no notan nada hasta que el proceso ya ha causado daño.

La construcción adyacente, una constante en Miami, añade un segundo vector. Las nuevas construcciones requieren excavación con drenaje, que baja el nivel freático local y aumenta el esfuerzo efectivo sobre las capas compresibles bajo el edificio vecino. La hinca de pilotes envía energía vibratoria al mismo suelo. La DIN 4150-3, la norma alemana ampliamente utilizada a nivel internacional, establece umbrales de velocidad pico de partícula (PPV) de 5 mm/s para estructuras residenciales (con máximos de 15-20 mm/s) y hasta 20 mm/s para edificios industriales (con máximos de 40-50 mm/s). Para rascacielos cimentados sobre arenas sueltas, el rango operativo cae típicamente entre 5 y 12 mm/s. Superar estos umbrales puede acelerar la consolidación y desencadenar nuevos asentamientos en edificios que habían alcanzado el equilibrio décadas antes.

Donde la topografía óptica encuentra sus límites en edificios altos

La topografía óptica con estaciones totales y Estaciones Totales Motorizadas Automatizadas (AMTS) logra precisión submilimétrica en una sola sesión de medición. Para estructuras bajas con líneas de visión despejadas, esa precisión es difícil de superar. Para una torre de 40 pisos, sin embargo, surgen cuatro limitaciones prácticas.

La línea de visión desde una estación en el suelo se degrada rápidamente por encima del décimo piso; las mediciones obstruidas requieren configuraciones adicionales, a menudo en azoteas de edificios vecinos con las complicaciones de permisos asociadas. Visitar estos edificios semanal o quincenalmente significa que los ingenieros se pierden eventos como tormentas tropicales, hinca de pilotes nocturna o sacudidas sísmicas, mientras que los levantamientos ópticos diarios para un rascacielos de Brickell pueden costar decenas de miles de dólares al mes a tarifas comerciales típicas. Después de la visita, los datos se llevan a una oficina y luego se procesan, lo que significa que no hay forma de informar rápidamente a los propietarios sobre situaciones potencialmente peligrosas.

Para ser claros, esto no es un alegato contra la topografía óptica en general. Sigue siendo el método de referencia para la precisión espacial y para establecer líneas base. Pero es episódica por naturaleza, y el terreno no lo es.

Un sistema de sensores inalámbricos para monitoreo continuo

Una red de sensores inalámbricos transforma la medición periódica en un flujo de datos continuo. Cada tipo de sensor cubre un aspecto diferente de cómo el edificio responde al asentamiento, la vibración y las cargas ambientales.

Los inclinómetros son la columna vertebral del sistema. Montados en columnas estructurales o en las paredes de los huecos de ascensor cada 3-5 pisos, forman una cadena vertical que reconstruye el perfil de deformación del edificio. Un inclinómetro biaxial con resolución hasta 0,0000001 grados y repetibilidad de +/-0,0008 grados detecta la rotación angular mucho antes de que se manifieste como fisuración visible. Un solo inclinómetro dice que un punto ha rotado; una cadena de inclinómetros muestra la forma de la deformación a lo largo de toda la altura.

Los sensores de desplazamiento dinámico capturan el movimiento activado por eventos. Configurados con disparadores de umbral, se activan automáticamente cuando el desplazamiento supera un valor establecido, registrando a 100 Hz en ventanas de 32 segundos con un rango operativo de +/-1,5 mm o +/-3 mm y resolución de 0,01 mm. Para un rascacielos junto a una obra activa, cada evento vibratorio significativo queda documentado con datos de desplazamiento de resolución milimétrica. Su rango de análisis de frecuencia de 0,7-15 Hz se superpone con las frecuencias naturales de la mayoría de los edificios altos, lo que hace posible la identificación modal a partir del mismo registro.

Los acelerómetros triaxiales monitorean el comportamiento estructural. Con frecuencias de muestreo de hasta 640 Hz, densidad de ruido de 22,5 microg/root-Hz y sincronización entre sensores dentro de +/-500 microsegundos, soportan el análisis modal operacional a través de múltiples puntos de medición. Un edificio sometido a asentamiento diferencial muestra cambios en sus frecuencias naturales y formas modales antes de que aparezca daño visible. El seguimiento de esos cambios proporciona una alerta temprana de que la rigidez de la cimentación ha cambiado.

Los vibrómetros miden la velocidad pico de partícula en tres ejes con resolución de 0,003 mm/s, directamente comparable con los umbrales de la DIN 4150-3 y la BS 7385. Para un rascacielos sobre arenas sueltas, un registro continuo de PPV produce evidencia objetiva de si la construcción adyacente se ha mantenido dentro de los límites o los ha superado. La resolución es suficiente para separar la vibración de fondo del tráfico de los impactos de la hinca de pilotes.

Los sensores ambientales registran precipitación, velocidad y dirección del viento, temperatura, humedad y presión barométrica. Un pico en las lecturas de inclinación durante lluvias intensas se lee de manera diferente que el mismo pico bajo cielos despejados — y la correlación con el viento ayuda a separar la carga aerodinámica del movimiento inducido por asentamiento. Los nodos de comunicación incorporan la instrumentación cableada existente (piezómetros, galgas extensométricas, fisurómetros) a la misma red LoRaWAN, de modo que los sensores heredados ya instalados en el edificio permanecen en servicio. Un solo gateway con backhaul LTE, montado en la azotea o en un cuarto de máquinas, típicamente cubre todo un despliegue en un rascacielos.

¿Por qué inalámbrico?

El monitoreo cableado en una torre ocupada es un gran punto de fricción. Los cables necesitan penetrar a través de muros con resistencia al fuego certificada, pasillos ya terminados y huecos de ascensor. La instalación también requiere acceso a las unidades residenciales.

Todos estos problemas se resuelven con LoRaWAN, un protocolo de radio de baja potencia diseñado para dispositivos distribuidos en grandes áreas. Los inclinómetros pueden atornillarse a columnas estructurales accesibles desde escaleras o cuartos de máquinas. El gateway que recopila todos los datos de los sensores se ubica en la azotea o en el cuarto de máquinas del ático con recepción celular. Un equipo de dos personas completa el despliegue en 30 pisos en uno o dos días, comparado con las varias semanas requeridas para un equivalente cableado. Los ocupantes del edificio generalmente ni siquiera notan que se están realizando los trabajos.

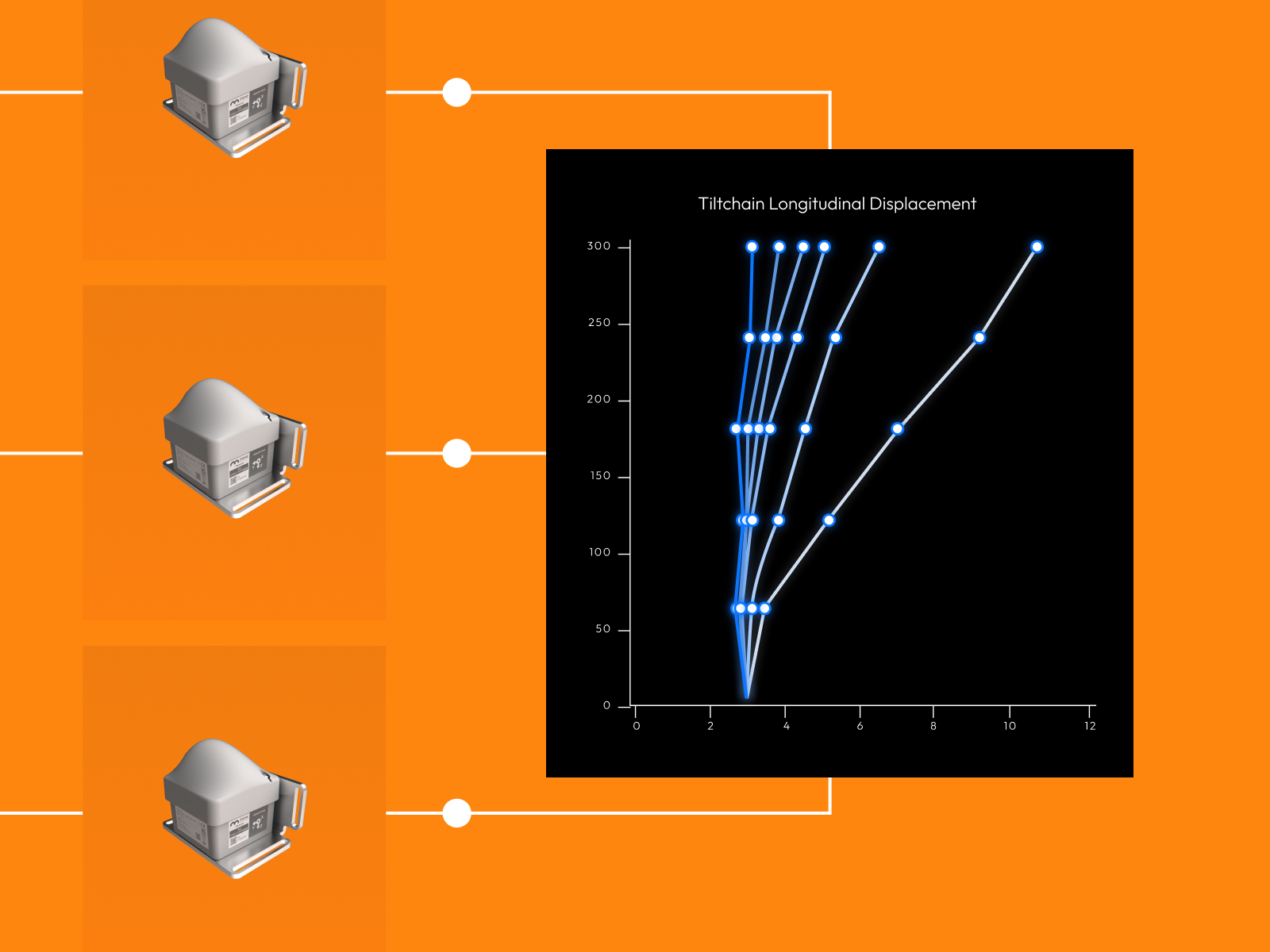

Una plataforma de datos como MyMove agrega luego los datos y ejecuta el Tiltmeter Chain Tool, que convierte las lecturas angulares brutas en perfiles de desplazamiento a escala milimétrica: deformación longitudinal y transversal, movimiento vertical acumulativo y análisis segmento por segmento entre sensores adyacentes. Un ingeniero estructural ve la deformación calculada en lugar de la salida bruta de los sensores, con umbrales configurados respecto a la línea base específica del edificio.

Hacia dónde se dirige el monitoreo de rascacielos

El calendario de recertificación más estricto de Miami-Dade se enmarca en el cambio general que está llegando al mantenimiento de infraestructuras. Otras jurisdicciones costeras con parques de edificios envejecidos y suelos difíciles — Galveston, partes de Nueva Orleans, Atlantic City — están observando cómo funciona en la práctica el ciclo de 25 años.

Dos tendencias técnicas acompañan el cambio regulatorio. La integración con el Building Information Model (BIM) da a los ingenieros un contexto espacial que la salida tabular de los sensores no puede proporcionar. Un perfil de deformación superpuesto sobre un modelo estructural coloca cada inclinómetro en la ubicación física donde se encuentra. El reconocimiento automático de patrones en series temporales largas — el tipo de análisis que se ejecuta en plataformas como MyMove — separa los ciclos térmicos estacionales de las verdaderas tendencias de asentamiento y señala anomalías que la revisión humana semanal tiende a pasar por alto.

‍
