Comprende la dinámica estructural mediante formas modales
Extract static deflection profiles from synchronized tiltmeters during load tests
La Modal Analysis Tool calcula la respuesta dinámica de las estructuras mediante acelerómetros inalámbricos sincronizados, extrayendo frecuencias modales, modos de vibración y cambios en la rigidez estructural sin necesidad de software externo ni procesamiento manual.
Ideal para:
- Vanos de puentes y viaductos
- Torres y edificios de gran altura
- Patrimonio histórico y grandes naves
- Cualquier estructura expuesta a cargas dinámicas (tráfico, viento, maquinaria)
Resultados del análisis estructural
La Modal Analysis Tool procesa datos de aceleración sincronizados de múltiples sensores inalámbricos para calcular y visualizar indicadores de respuesta estructural, en todos los ejes y para todos los modos detectados.
Vista general de frecuencias (X,Y,Z)
Resumen visual de todas las frecuencias modales detectadas en las direcciones longitudinal, transversal y vertical, mostrado por eje y por grupo de sensores.
Estadísticas de frecuencias
Distribución de frecuencias modales en el grupo de sensores. Destaca los modos dominantes, la consistencia y los patrones de desviación para el análisis estructural comparativo.
Tendencia de frecuencias a lo largo del tiempo
Rastrea cómo evolucionan las frecuencias modales específicas a lo largo de diferentes campañas, permitiendo su correlación con intervenciones estructurales o procesos de degradación.
Vista 3D de la forma modal
Visualiza la forma modal 3D completa para cada modo detectado, reconstruida combinando los datos de todos los sensores de la red.
Secciones 2D de la forma modal
Perfiles de desplazamiento de cada forma modal, separados por eje: longitudinal, transversal y vertical. Útiles para aislar comportamientos direccionales.
Tendencia de desplazamiento por forma modal
Muestra el desplazamiento del movimiento estructural asociado a cada forma modal a lo largo del tiempo, ayudando a identificar la pérdida de rigidez o efectos de resonancia dependientes del modo.
Visualización 3D de formas modales
El núcleo de la Modal Analysis Tool es la representación 3D de cada forma modal identificada. A partir de datos de aceleración sincronizados recopilados en una ventana de tiempo seleccionada, la plataforma reconstruye el perfil de deformación dinámica de la estructura para cada frecuencia modal detectada.
Cada forma modal se muestra como un patrón de desplazamiento espacial 3D (en milímetros), calculado a partir del movimiento relativo de los acelerómetros utilizados en el análisis. Esta representación permite a los ingenieros evaluar cómo las diferentes partes de la estructura se mueven conjuntamente o se desacoplan bajo excitación dinámica, revelando patrones de comportamiento como torsión, flexión vertical u oscilación transversal.
Los ingenieros pueden aplicar etiquetas definidas por el usuario para filtrar subgrupos de sensores y aislar segmentos o comportamientos estructurales específicos. Esta visualización selectiva ayuda a distinguir anomalías locales de respuestas globales y respalda una interpretación más precisa de formas modales complejas.
Visualización 2D y tendencias de desplazamiento modal
Para complementar la vista 3D, la Modal Analysis Tool ofrece visualizaciones seccionales 2D de cada forma modal. El mismo modo de frecuencia se visualiza en planos longitudinal, transversal o vertical, lo que facilita la interpretación de patrones de movimiento difíciles de leer en 3D completo.
Cada plano enfatiza una dirección de deformación específica, lo que permite a los ingenieros aislar los componentes axiales, laterales o verticales del comportamiento dinámico de la estructura.
Además, la plataforma proporciona Tendencias de desplazamiento de formas modales, que muestran el desplazamiento (en mm) de cada acelerómetro que contribuye a la forma, rastreado durante la duración de la campaña. Esto ayuda a cuantificar la contribución espacial de cada sensor y a evaluar si el comportamiento dinámico permanece consistente a lo largo del tiempo.
Estadísticas de frecuencias modales y tendencias de modos dominantes
La herramienta extrae y agrega todas las frecuencias modales detectadas en el intervalo de tiempo analizado. Esta vista estadística proporciona un espectro de frecuencias para toda la estructura, indicando con qué frecuencia se repiten determinadas frecuencias y si algún modo muestra desviaciones o cambios significativos.
Las frecuencias modales dominantes, las identificadas con mayor frecuencia y energía significativa, se resaltan automáticamente. Pueden indicar los modos primarios de vibración en condiciones operacionales, y cualquier variación en su valor a lo largo del tiempo puede sugerir cambios en la rigidez, las condiciones de contorno o la distribución de masa.
Las tendencias en la variación de frecuencias son esenciales para evaluar la evolución estructural a largo plazo, especialmente al comparar campañas antes y después de eventos críticos (por ejemplo, eventos sísmicos, intervenciones de refuerzo o daños).
Configuración de grupos de sensores y ajustes de red

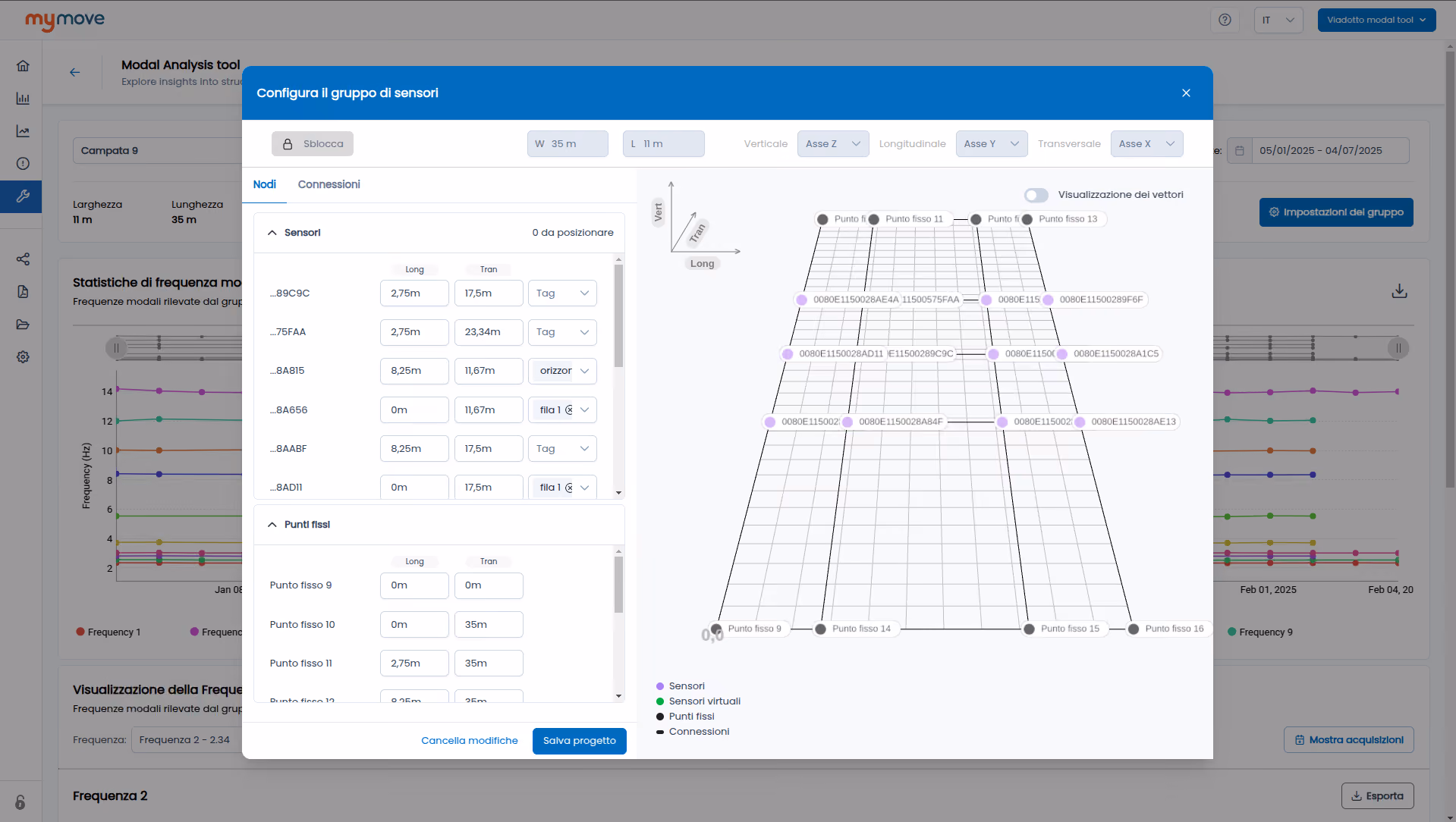

La configuración avanzada de grupos de sensores es una función clave de la herramienta. Los ingenieros pueden definir redes de sensores personalizadas seleccionando acelerómetros específicos desplegados en la estructura y organizándolos en grupos lógicos para el cálculo modal.
Cada grupo puede visualizarse en el mapa de distribución de sensores de la herramienta, que incluye la posición y orientación en 3 ejes de cada dispositivo.
Este nivel de control es esencial para garantizar la consistencia de los datos en análisis repetidos y para obtener resultados fiables y comparables en estructuras complejas. Una orientación y agrupación adecuadas mejoran la resolución de la forma modal, reducen el ruido y permiten comparaciones de múltiples eventos dentro del mismo modelo estructural.
.png)
Reserva una demo en vivo con nuestro equipo
Descubre cómo nuestra plataforma recopila datos, gestiona tus sensores de forma remota y proporciona información estructural, en vivo, en una sola llamada.
Dónde se puede utilizar
Puentes y viaductos
Identifica cambios en la rigidez y las frecuencias naturales para detectar señales tempranas de fatiga, fisuración o degradación progresiva en estructuras de vano.
Torres y mástiles
Evalúa la respuesta dinámica y los modos de vibración natural en torres de telecomunicaciones, chimeneas o mástiles de transmisión bajo cargas de viento o cargas operacionales.
Chimeneas industriales y silos
Monitorea las frecuencias modales y el comportamiento de amortiguamiento en estructuras industriales de gran altura para garantizar el rendimiento estructural y el cumplimiento normativo de seguridad.
Estructuras patrimoniales y de mampostería
Evalúa el comportamiento dinámico de edificios históricos y campanarios para monitorear la evolución de fisuras y la vulnerabilidad estructural a lo largo del tiempo.
Puentes ferroviarios
Analiza la respuesta modal de puentes y viaductos bajo cargas de tren para detectar variaciones de rigidez o problemas de interacción vía-estructura.
Torres de aerogeneradores
Mide la respuesta modal operacional bajo cargas de viento para identificar cambios en las características dinámicas que puedan indicar anomalías mecánicas o estructurales.
Pasarelas y estructuras peatonales
Monitorea las frecuencias y el amortiguamiento para evaluar criterios de confort y detectar posibles riesgos de resonancia por vibraciones inducidas por peatones.
Instalaciones temporales
Valida la integridad estructural y detecta debilidades en desarrollo en estructuras metálicas temporales, andamios o apuntalamientos bajo cargas dinámicas.
Fully integrated into MyMove
Todos los cálculos están integrados directamente en la plataforma MyMove, sin necesidad de exportar datos, ejecutar scripts ni utilizar software externo.
Los datos de los acelerómetros se importan, alinean y procesan automáticamente, ofreciendo información modal de alto valor en tu dashboard.
