Un acelerómetro estructural es el sensor que te dice cómo se mueve realmente una estructura bajo las cargas que soporta cada día. Elementos como el tráfico, el viento, el paso de un tren y un pequeño sismo excitan todos la estructura, y la forma en que responde lleva consigo la firma de su condición actual.

Qué mide un acelerómetro estructural

La aceleración se expresa en g (1 g = 9.81 m/s²) o en fracciones de g, y la respuesta dinámica de un tablero bajo tráfico ambiental se sitúa en el orden de los mili-g. En cambio, en un elemento rígido y poco cargado persigues aceleraciones de unas pocas centésimas de g o menos. El monitoreo de puentes trabaja de forma rutinaria con amplitudes tan bajas como 0.04 g y por debajo.

La mayoría de los acelerómetros estructurales son triaxiales. Reportan la aceleración a lo largo de tres ejes ortogonales a la vez, que es lo que necesitas en una estructura que tuerce, oscila y rebota en direcciones que en la fase de diseño no habías previsto del todo.

Algunos acelerómetros responden hasta la DC, es decir, sienten la componente estática de la aceleración, incluido el tirón constante de la gravedad. Otros están acoplados en AC y ven solo la parte dinámica. Para el trabajo modal en infraestructura te interesa la banda dinámica, normalmente desde una fracción de hertz hasta unas pocas decenas de hertz, porque ahí es donde encuentras los modos estructurales de las grandes obras civiles. Las frecuencias naturales de puentes y edificios caen en general en la ventana de 0.1 a 10 Hz.

Cómo funciona

En un acelerómetro, una masa de prueba conocida está suspendida sobre un elemento flexible, y cuando la carcasa acelera, la masa se queda atrás. Ese movimiento relativo se transduce en una señal eléctrica proporcional a la aceleración. Las diferencias entre las tecnologías de acelerómetro son diferencias en cómo se suspende la masa y cómo se lee el movimiento.

En un dispositivo MEMS la masa de prueba es una estructura de silicio de unos pocos micrómetros, suspendida sobre resortes de silicio y leída de forma capacitiva. Mueves la masa y cambia el espacio entre un conjunto de dedos interdigitados, y ese cambio de capacitancia se convierte en un voltaje. Todo el sensor está grabado en un chip, compensado en temperatura de fábrica, y funciona con unos pocos microvatios.

La sensibilidad mecánica de un acelerómetro escala de forma inversamente proporcional al cuadrado de su frecuencia de resonancia. Subes la frecuencia de resonancia para ganar más ancho de banda y pierdes sensibilidad en la misma medida, lo que eleva el piso de ruido relativo en las bajas frecuencias que de verdad te importan.

Los principales tipos de acelerómetro estructural

Cuatro principios de medición cubren casi todo lo que encontrarás en una estructura. Se distinguen por cómo se suspende la masa de prueba, si responden hasta la DC, y dónde se ubican en la curva ruido-costo.

MEMS capacitivo

Una masa de prueba de silicio sobre resortes de silicio, leída como un cambio de capacitancia. Responden hasta la DC, funcionan con unos pocos microvatios, toleran vibración y transporte, y llegan ya compensados en temperatura de fábrica. Los componentes de bajo ruido alcanzan hoy la clase de los µg. Es el estándar para el monitoreo estructural civil y cubre la gran mayoría de las instalaciones inalámbricas permanentes.

Piezoeléctrico (IEPE)

Un cristal genera carga cuando la masa de prueba lo solicita. Mantienen un piso de ruido muy bajo en una banda amplia y son la referencia para el trabajo de alta frecuencia, baja amplitud y de laboratorio. Están acoplados en AC, así que no ven las componentes estáticas o cuasi-DC, y necesitan alimentación de corriente constante y cableado, que es lo que los mantiene atados a las instalaciones cableadas.

Piezorresistivo

Un elemento flexible micromecanizado lleva un puente extensométrico cuya resistencia varía con la aceleración. Responden hasta la DC y manejan bien los eventos de altos g y larga duración, lo que los convierte en la herramienta para la medición de impacto, choque y explosión. A las amplitudes del orden de los mili-g que produce un puente tranquilo, su sensibilidad suele ser demasiado baja para ser el sensor SHM primario.

Force-balance (servo)

Un péndulo se mantiene en cero mediante un lazo de realimentación cerrado, y la corriente necesaria para sostenerlo es la salida. El desempeño en bajas frecuencias y en DC es excelente y el piso de ruido es muy bajo, y por eso son la referencia para la sismología de strong-motion y las redes estructurales de gama alta. Son caros y consumen mucha energía, y quedan fuera de escala para una red inalámbrica de rutina.

Para el SHM civil permanente la disputa realista es entre el MEMS capacitivo y el piezoeléctrico IEPE, que es la elección que desarrolla la siguiente sección.

MEMS vs piezoeléctrico

No existe una tecnología de acelerómetro mejor en absoluto, existe la que mejor calza en la instalación. Para el SHM civil permanente, nuestra posición en Move es que el MEMS inalámbrico es el default correcto, y el resto de esta sección explica por qué lo sostenemos y dónde seríamos los primeros en contradecirnos.

MEMS

Los acelerómetros MEMS son pequeños, de bajo consumo, tolerantes a la vibración y lo bastante económicos como para instrumentar una estructura en varios puntos sin tensionar el presupuesto. Los componentes modernos de bajo ruido cierran gran parte de la brecha histórica de desempeño. En pruebas sobre puente lado a lado, un nodo MEMS igualó a una referencia piezoeléctrica IEPE de alta sensibilidad dentro de una fracción de punto porcentual en las frecuencias naturales identificadas, a una fracción del costo y del consumo. Para un sensor que debe permanecer sobre una pila durante diez años y sobrevivir con batería, el bajo consumo es absolutamente crucial, porque mantiene la continuidad de muestreo y reduce la necesidad de enviar operadores a cambiar la batería.

Piezoeléctrico (IEPE)

Un acelerómetro piezoeléctrico genera carga cuando un cristal es solicitado por la masa de prueba. Estos sensores mantienen un piso de ruido muy bajo en una banda de frecuencia amplia y siguen siendo la referencia para el trabajo de alta frecuencia y baja amplitud y para la caracterización de nivel laboratorio. Están acoplados en AC, así que no ven las componentes estáticas o cuasi-DC, y quieren alimentación de corriente constante y cableado. Por eso estos sensores no son ideales para un sistema de retrofit inalámbrico a lo largo de un viaducto de 300 metros.

De la aceleración bruta al análisis estructural

El análisis estándar para infraestructura en servicio es el análisis modal operacional (OMA), que extrae los parámetros modales de una estructura a partir de su respuesta a la sola excitación ambiental, sin shaker y sin entrada controlada. El tráfico, el viento y los microtemblores hacen de excitación, y los algoritmos (frequency-domain decomposition, stochastic subspace identification) recuperan los modos.

El análisis modal te devuelve un conjunto de frecuencias naturales, las formas modales y los coeficientes de amortiguamiento, que indican la rigidez. Cuando esta rigidez disminuye, por fisuración, corrosión, bloqueo de un apoyo o fatiga, las frecuencias naturales de la estructura caen y las formas modales se distorsionan en la región afectada. El monitoreo continuo convierte esta física en una señal manejable. Sigues las frecuencias modales a lo largo de meses y años y observas la tendencia general.

Las campañas en campo han documentado reducciones graduales de alrededor del 5% en las primeras frecuencias naturales de una estructura a lo largo de un periodo de monitoreo prolongado. Por supuesto, es exactamente el tipo de deriva lenta que un inspector parado sobre el tablero no sentirá. Una identificación modal sobre un puente real puede extraer las primeras frecuencias de modo con errores relativos del orden de las unidades porcentuales, lo bastante ajustados como para hacer significativo un corrimiento de pocos puntos porcentuales en lugar de ruido.

¿Dónde se usan los acelerómetros estructurales?

Puentes y viaductos

El tablero del puente es la aplicación clásica para un acelerómetro. Una red de acelerómetros triaxiales en el centro del vano y los cuartos de vano captura los modos verticales, laterales y torsionales, y seguir esos modos en el tiempo revela una socavación invisible en la base de una pila, un apoyo bloqueado o una fatiga en desarrollo. En el Chetwynd Bridge, en el Reino Unido, realizamos monitoreo modal inalámbrico continuo exactamente de este tipo, y en el puente Zambeccari, en Italia, fueron los acelerómetros inalámbricos los que guiaron el análisis modal. En el Bridge of the Gods, una histórica armadura en voladizo que cruza el río Columbia, el mismo enfoque SHM inalámbrico se aplicó a una estructura donde tender los cables habría sido un proyecto aparte.

Edificios y respuesta sísmica

En los edificios, los acelerómetros miden la respuesta al viento y a los sismos. Colócalos en varios pisos y reconstruyes la deriva de entrepiso y los primeros modos traslacionales y torsionales del edificio, y tras un evento sísmico el cambio en esos parámetros modales y en los coeficientes de amortiguamiento es un indicador directo y cuantitativo de una eventual pérdida de rigidez de la estructura. Es la base de la evaluación rápida post-sismo, donde la decisión de reocupar o evacuar no puede esperar a un lento relevamiento manual.

Estructuras patrimoniales

En campanarios y monumentos, los acelerómetros caracterizan el comportamiento dinámico de la estructura mediante ensayos de vibración ambiental, siguiendo cómo sus frecuencias naturales responden al viento, el tráfico y las obras cercanas, y señalando la pérdida de rigidez que produce la fisuración de la mampostería. Los sitios patrimoniales son más exigentes con los instrumentos en sí, porque requieren que todos los dispositivos sean pequeños, no invasivos y removibles. En Odesa, Ucrania, un equipo de ingenieros voluntarios liderado por Emmanuel Durand ha usado los sensores inalámbricos de Move y la plataforma MyMove para monitorear sitios patrimoniales vulnerables durante la guerra, capturando tanto las vibraciones ligadas al conflicto como las tendencias más lentas en estructuras donde nadie quiere perforar canalizaciones para cables.

Cómo leer la hoja de datos de un acelerómetro

Tres números deciden si un acelerómetro estructural funcionará en tu estructura.

La densidad de ruido, en µg/√Hz, es el primero que hay que leer. Te dice la aceleración más pequeña que el sensor puede resolver en un ancho de banda dado, y en una estructura civil tranquila es crucial para lograr distinguir el ruido ambiental del modo de la estructura.

La sensibilidad y el ancho de banda hay que leerlos juntos, por la relación inversa al cuadrado que los liga. Un sensor publicitado con un ancho de banda muy amplio casi con seguridad sacrificó la sensibilidad en bajas frecuencias para conseguirlo, que es el compromiso equivocado para un modo de puente a 2 Hz. Ajusta la banda útil al rango modal de tu estructura.

El tercero es el rango dinámico, la distancia entre el piso de ruido y el valor de fondo de escala. El SHM civil quiere un piso de ruido bajo mucho más que un fondo de escala alto, porque la señal de todos los días es minúscula y un sismo una vez por década es lo único que se acerca al fondo de escala. La calibración también cuenta aquí. Los sensores usados para mediciones de referencia se calibran con métodos trazables según la ISO 16063, que fija los procedimientos de calibración para transductores de vibración y choque, y en la práctica esto es la diferencia entre un número que puedes defender en una licitación y uno que no.

Cómo Move instala los acelerómetros en los puentes

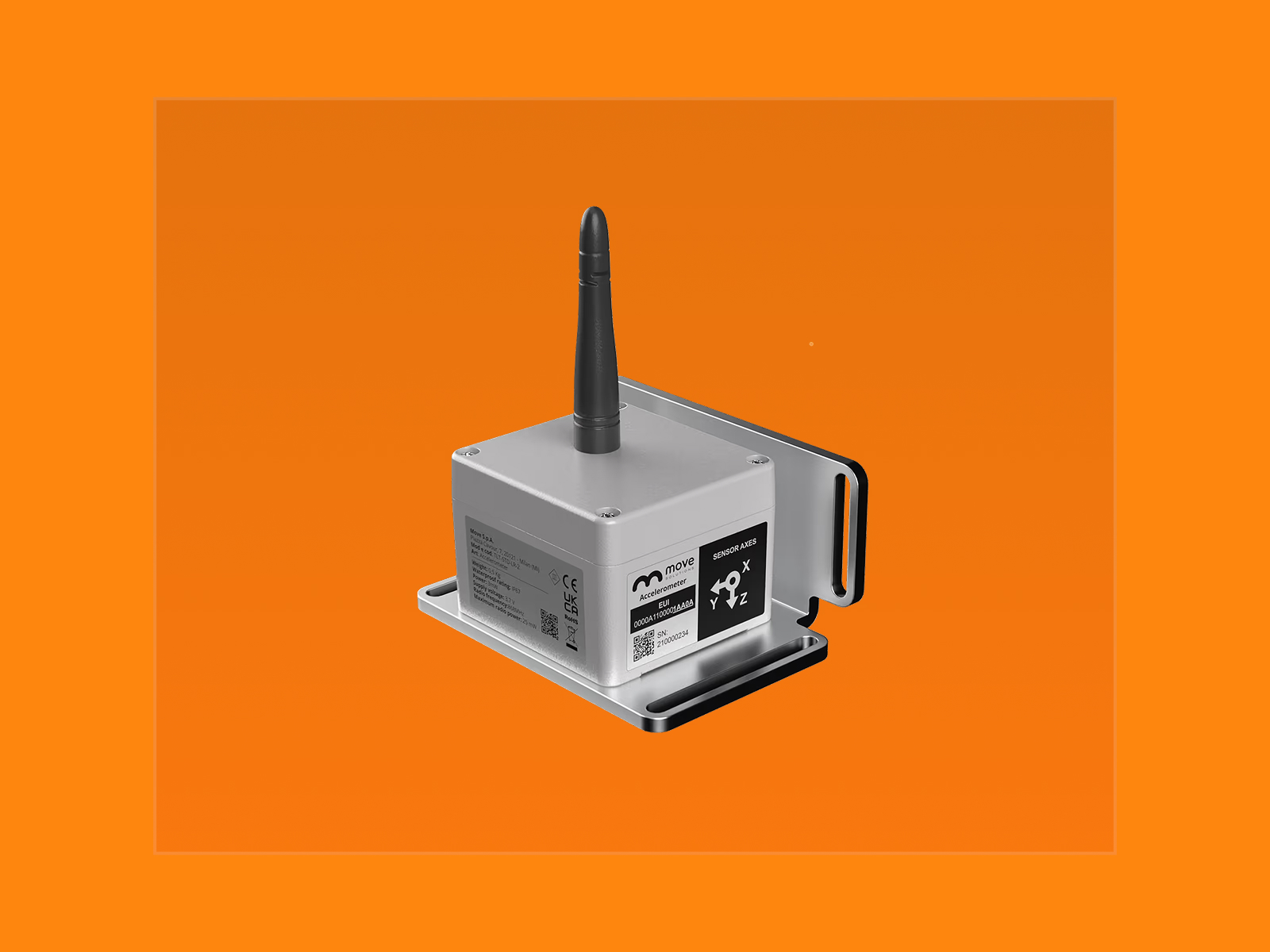

El DECKAXE-SHM es nuestro acelerómetro inalámbrico triaxial, construido para el análisis modal en puentes y grandes estructuras, con muestreo seleccionable de 40 a 640 Hz y compatibilidad nativa con el Modal Analysis Tool en MyMove, que calcula frecuencias modales, formas modales y amortiguamiento a partir de los datos de la red. El sensor y el procesamiento están diseñados como una sola pipeline, no ensamblados después.

Una primera instalación típica en un puente de vano medio es de cuatro a ocho acelerómetros triaxiales en el centro del vano y los cuartos de vano, más un inclinómetro por pila para captar la lenta historia rotacional que el acelerómetro no puede. Siempre puedes densificar después, una vez que el gestor de la obra confía en los datos.

Los sistemas inalámbricos se instalan más rápido y con un presupuesto mucho más reducido, porque una red de acelerómetros cableada sobre un viaducto existente entierra el costo del sensor bajo semanas de obra civil, y en la gran mayoría de los retrofits el cableado es simplemente antieconómico. Un nodo MEMS inalámbrico pegado o atornillado al tablero, que se comunica vía LoRaWAN hacia un único gateway, reduce ese plazo y permite que una cuadrilla de dos personas instrumente un vano en un día. También hay un empuje normativo detrás de esto. Las Directrices de puentes CSLP / MIT 2020 italianas definen un requisito de monitoreo dinámico para los puentes con Clase de Atención más alta, con un horizonte de adecuación que está llevando a los gestores de todo el país a especificar redes de acelerómetros permanentes en lugar de campañas puntuales.

Un límite honesto. El monitoreo continuo con acelerómetros no siempre se justifica. Si una estructura no tiene obligación normativa, no tiene deterioro activo, no tiene obras cercanas que puedan inducir vibración, y tiene un régimen de inspección visual que de verdad se cumple, te diremos que lo dejes. Los sensores captan la lenta deriva modal y las sobrecargas transitorias. Los inspectores captan la corrosión oculta y el daño por error humano. Se necesitan ambos, y una red no sustituye a alguien competente que camina la estructura.

Preguntas frecuentes

¿El MEMS es una buena elección, o todavía necesito el piezoeléctrico para un puente?

Para el monitoreo modal permanente por vibración ambiental en estructuras civiles, un moderno nodo MEMS de bajo ruido es una buena elección, y las comparaciones en campo lo ubican dentro de una fracción de punto porcentual de las referencias piezoeléctricas IEPE en las frecuencias identificadas. El piezoeléctrico todavía gana para el trabajo de alta frecuencia y baja amplitud y para la caracterización de laboratorio, pero su acoplamiento en AC y el cableado lo vuelven inadecuado para una instalación inalámbrica permanente.

¿Una red de acelerómetros puede sustituir la inspección visual?

No. Una red capta la lenta deriva modal y las sobrecargas transitorias que un inspector no puede sentir, mientras que un inspector capta la corrosión oculta, la pérdida de sección y el daño por error humano que una frecuencia modal no revelará. Los marcos normativos codifican cada vez más que se necesitan ambos.

¿Por qué una frecuencia natural que cae significa daño?

Porque la frecuencia natural es función de la rigidez y la masa, y el daño estructural se manifiesta casi siempre como una pérdida de rigidez. La fisuración, la corrosión, un apoyo bloqueado o la fatiga reducen todos la rigidez, lo que baja las frecuencias naturales y distorsiona las formas modales cerca de la región afectada. Una deriva de pocos puntos porcentuales seguida en el tiempo es una alerta mucho más temprana que esperar a una grieta lo bastante ancha como para verse.

¿Un acelerómetro MEMS puede medir la inclinación estática, o necesito un inclinómetro aparte?

Un acelerómetro MEMS capaz de leer la DC siente técnicamente el vector de gravedad, pero su resolución cerca de la frecuencia cero es demasiado gruesa para seguir las rotaciones por debajo de la milésima de grado que importan en una pila que se inclina. Para inclinación lenta y asentamientos quieres un inclinómetro dedicado. El acelerómetro es para la dinámica, el inclinómetro es para la lenta historia rotacional, y una campaña seria usa ambos.

¿Qué número de la hoja de datos debo revisar primero?

La densidad de ruido en µg/√Hz, leída en la banda de frecuencia que tu estructura ocupa de verdad. Los modos civiles son de baja frecuencia y baja amplitud, así que es el piso de ruido, no el fondo de escala ni un ancho de banda amplio publicitado, lo que decide si el sensor verá la señal o no. Una hoja de datos que declara el ruido solo en altas frecuencias está declarando el número que la hace ver mejor.

‍
