Dalle inclinazioni ai profili di deformazione spaziale
Extract static deflection profiles from synchronized tiltmeters during load tests
Il Tiltmeter Chains Tool trasforma i dati grezzi degli angoli di inclinazione, rilevati dai tiltmeter wireless, in profili di spostamento spaziale ad alta precisione. Gli ingegneri possono così analizzare le deformazioni lungo intere catene di sensori, valutando con accuratezza l’evoluzione del comportamento strutturale nel tempo.
Applicazioni ideali:
- Muri di sostegno
- Rivestimenti di tunnel
- Facciate di edifici
- Sistemi di supporto provvisori per scavi
Risultati dell'analisi strutturale
Il Tool converte le misurazioni sincronizzate dell'inclinazione da molteplici inclinometri wireless, disposti in catene verticali o orizzontali, in:
Profili di spostamento verticale
Calcola il movimento verticale cumulativo dalla variazione angolare tra catene orizzontali. Ideale per tracciare l'assestamento o la pendenza nei rivestimenti delle gallerie, negli argini o nelle strutture interrate.
Profili di deformazione longitudinale
Visualizza la deformazione assiale lungo le catene verticali, rivelando flessioni, scorrimenti o cedimenti in facciate, pareti o pile nel tempo.
Profili di deformazione trasversale
Estrai le tendenze dei movimenti laterali orizzontali nelle catene verticali, utilizzate per rilevare i meccanismi di curvatura, rotazione o rottura nei muri di sostegno o negli scavi profondi.
Automatic static deflection profiles

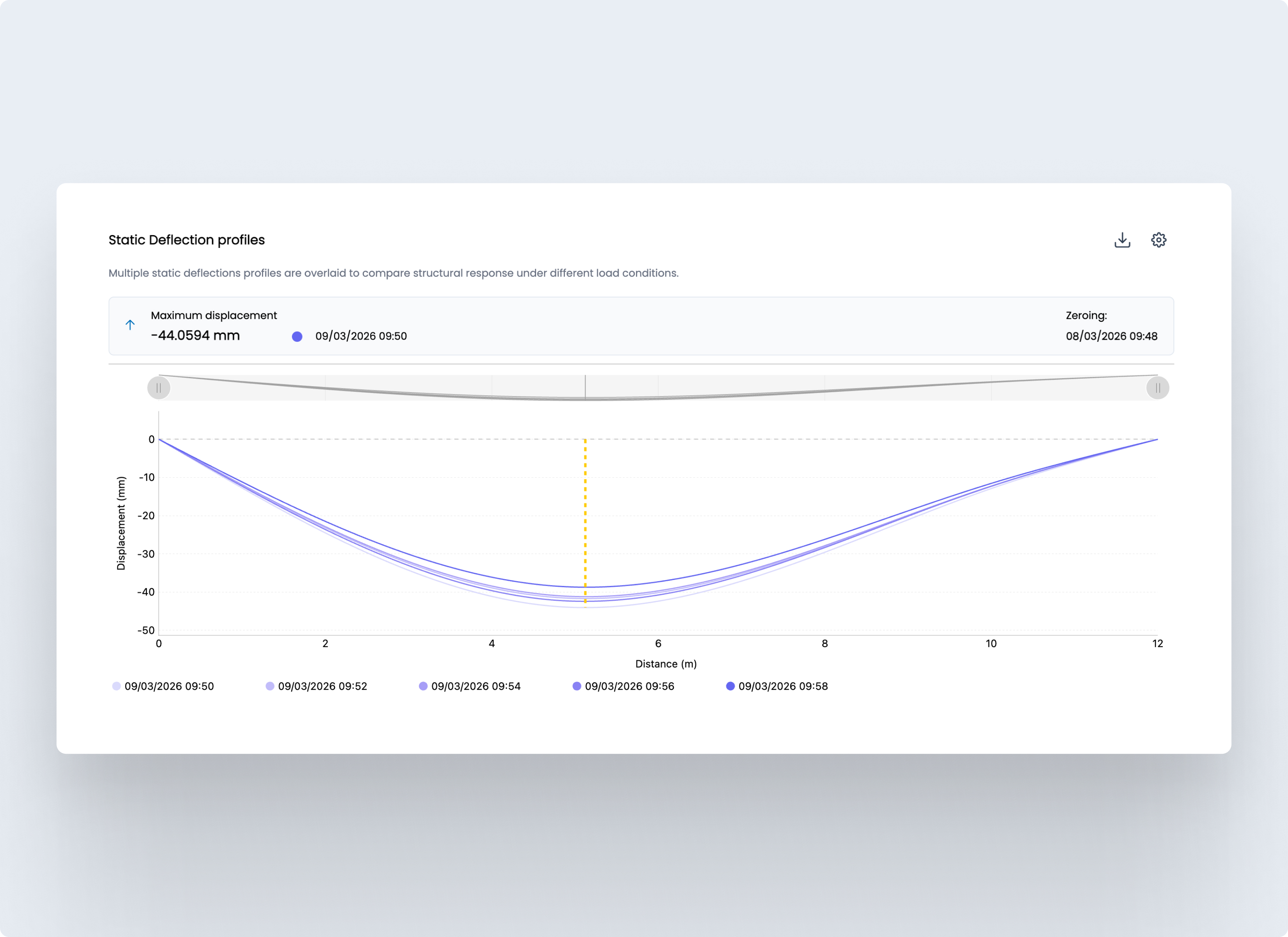

For each synchronized measurement timestamp, the tool converts tiltmeter data into a static deflection profile (y = f(x)) along the span, reconstructing the vertical displacement curve between the fixed endpoints.Profiles are computed relative to a baseline (zeroing timestamp), so each curve represents displacement compared to the selected unloaded reference condition.
The tool automatically stores and overlays multiple profiles from the same sensor group, enabling direct comparison across loading phases and test campaigns.Use overlays to assess repeatability, identify asymmetries, and detect potential changes in stiffness or boundary conditions through variations in curvature, peak location, and overall shape.
Trend of maximum displacement
In addition to full profiles, the tool extracts maximum displacement (Ymax) from each curve and plots a maximum displacement trend over the selected load test.
This output provides a compact view of peak deflection over time, useful to validate load-step consistency, compare different testing days, and highlight residual deflection after unloading. You can track how peak displacement evolves across hours, days, weeks, or separate campaigns, while keeping the underlying profiles available for detailed shape inspection.
How load tests work (zeroing and test separation)

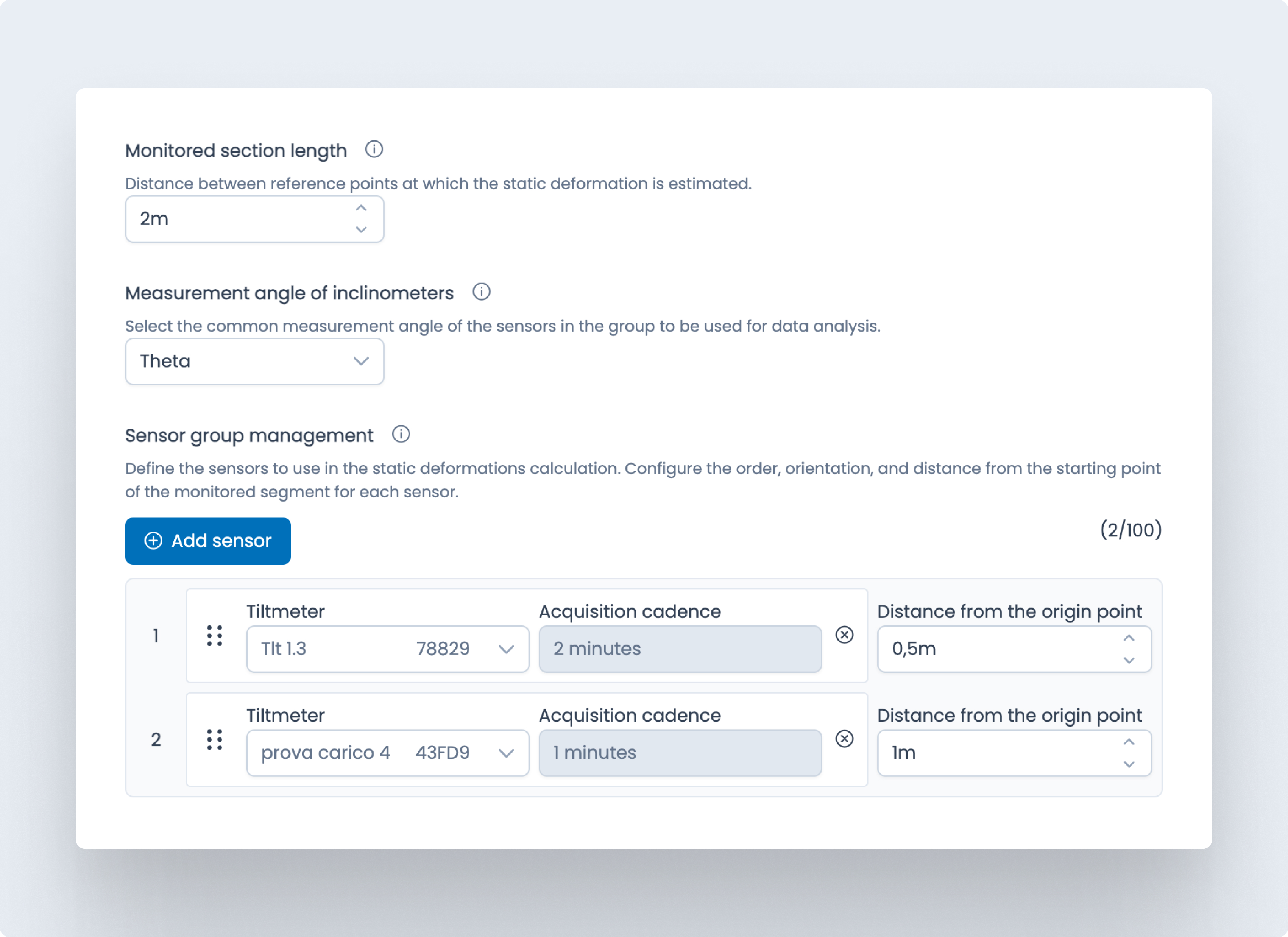

Create a tiltmeter sensor group once by defining span length, sensor order, and sensor positions along the structure. Then start a new static load test by selecting a zeroing timestamp that represents the baseline (typically an unloaded condition) and assigning a test name.
Each zeroing defines a dedicated load-test context: profiles and peak values are calculated against that baseline, keeping results organized and comparable even when tests are months apart or when sensors are temporarily redeployed on another span.
Ambiti di applicazione
Muri di sostegno
Monitora la deformazione e la rotazione progressive lungo l'altezza della parete per valutare la stabilità a lungo termine e rilevare i meccanismi di guasto.
Tunnel e rivestimenti
Traccia la curvatura strutturale e la convergenza nei rivestimenti dei tunnel, sia orizzontali che verticali, per la diagnosi precoce delle sollecitazioni indotte dal suolo.
Facciate ed edifici storici
Valuta gli spostamenti angolari e gli spostamenti differenziali nelle facciate storiche, nei campanili e nelle pareti in muratura.
Piloni e pilastri del ponte
Misura l'inclinazione e la deriva laterale nei supporti del ponte per identificare l'instabilità delle fondamenta o la deformazione localizzata.
Scavi profondi e pareti a diaframma
Controlla gli spostamenti laterali nelle pareti a diaframma o nelle pareti su pali durante le fasi di scavo.
Terrapieni e pendii
Analizza l'inclinazione e lo spostamento cumulativi di argini e pendii soggetti a rischio di cedimento, scorrimento o frana.
Silos e strutture verticali
Monitora i profili di deformazione verticale in torri industriali, silos o camini.
Fondazioni per turbine eoliche
Monitora il comportamento di inclinazione nelle fondamenta delle turbine eoliche per identificare le anomalie strutturali.
Completamente integrato in myMove
Il Tool delle Catene Inclinometriche elimina la necessità di calcoli manuali, fogli di calcolo o script esterni.
Ogni calcolo è integrato nella piattaforma MyMove, in modo che gli ingegneri possano accedere a informazioni sulle deformazioni in tempo reale e pronte sul campo senza uscire dalla dashboard.
