Inclinometro

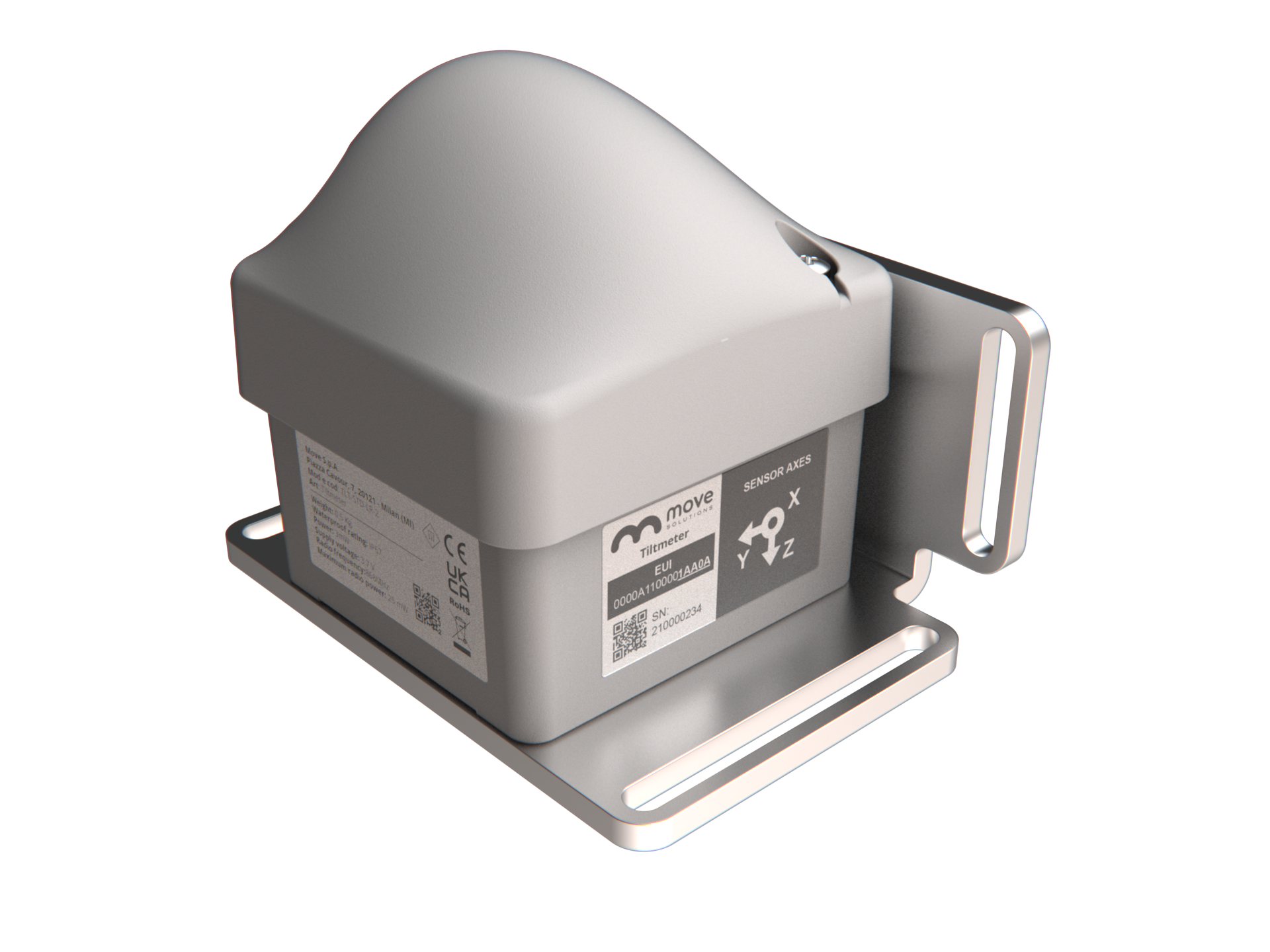

Sensore wireless avanzato per il monitoraggio statico dell'inclinazione. Il Tiltmeter è un sensore wireless alimentato a batteria progettato per misurare le variazioni dell'angolo di inclinazione statico rispetto al piano orizzontale. È possibile sincronizzare più dispositivi su risorse di grandi dimensioni per ricostruire i profili di deformazione e monitorare il movimento strutturale tramite la piattaforma IoT MyMove.

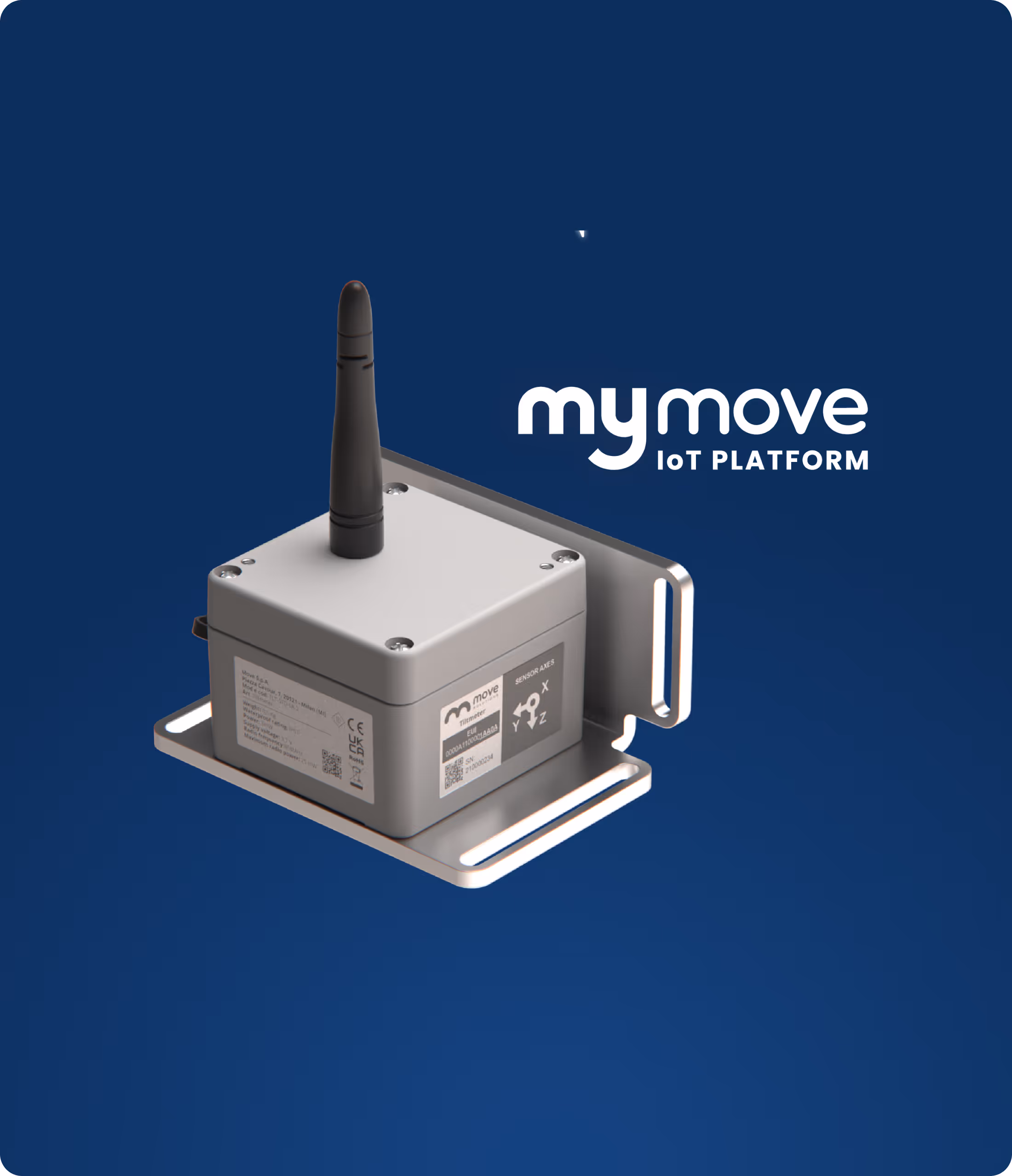

Connettività wireless
Trasmissione dati a lunga portata e a basso consumo energetico, ideale per siti remoti e di grandi dimensioni.
Lunga autonomia della batteria
Funzionamento pluriennale con impostazioni di campionamento e trasmissione regolabili.
Configurazione remota completa
Configurare le impostazioni, calibrare i sensori e gestire le soglie di allarme, il tutto su un'unica piattaforma.
Hardware resistente
Progettato per un uso affidabile in ambienti difficili.
Inclinazione di precisione. Zero fili. Consapevolezza strutturale totale.
Tiene traccia delle variazioni angolari con una risoluzione inferiore ai milliradianti, offrendo agli ingegneri piena visibilità sull'assestamento, sulla rotazione e sui primi segnali di instabilità.

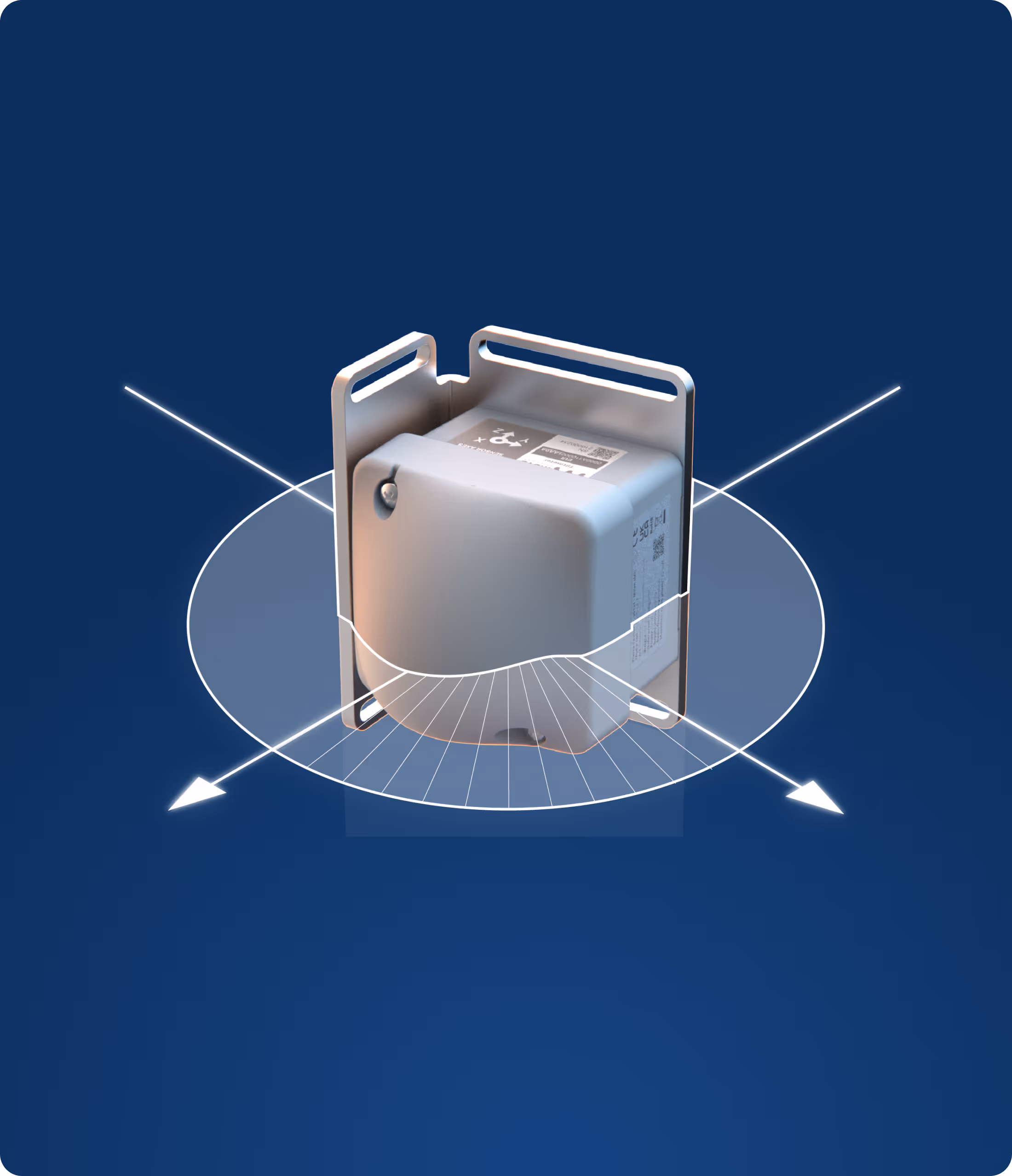

Misurazione triassiale dell'inclinazione ad alta precisione
Misura lo spostamento angolare sugli assi longitudinale (φ) e trasversale (θ), con una risoluzione fino a 0,0000001° e una ripetibilità di ±0,0008°. Ideale per il monitoraggio a lungo termine di spostamenti strutturali lenti.
Modalità multiple di acquisizione e trigger
Supporta l'acquisizione programmata e la registrazione basata su eventi, attivata da soglie di inclinazione, velocità angolare o accelerazione. I dati vengono registrati solo quando si verificano cambiamenti significativi.
Integrato con gli strumenti avanzati di MyMove
Gli inclinometri sono pienamente compatibili con gli strumenti avanzati della piattaforma MyMove: • Tiltmeter Chains Tool: calcola lo spostamento assoluto e differenziale lungo catene di inclinometri installati orizzontalmente o verticalmente. • Rail Monitoring Tool: consente il calcolo dei parametri ferroviari come CANT, TWIST, spostamento verticale del binario e quota rotaia quando gli inclinometri sono installati su traversine o longherine laterali.
Contesto ambientale e vibrazionale
Ogni acquisizione include la temperatura ambiente e i valori di vibrazione RMS/picco, supportando la correlazione multi-parametro e la diagnostica avanzata delle condizioni.
Cosa misura questo sensore

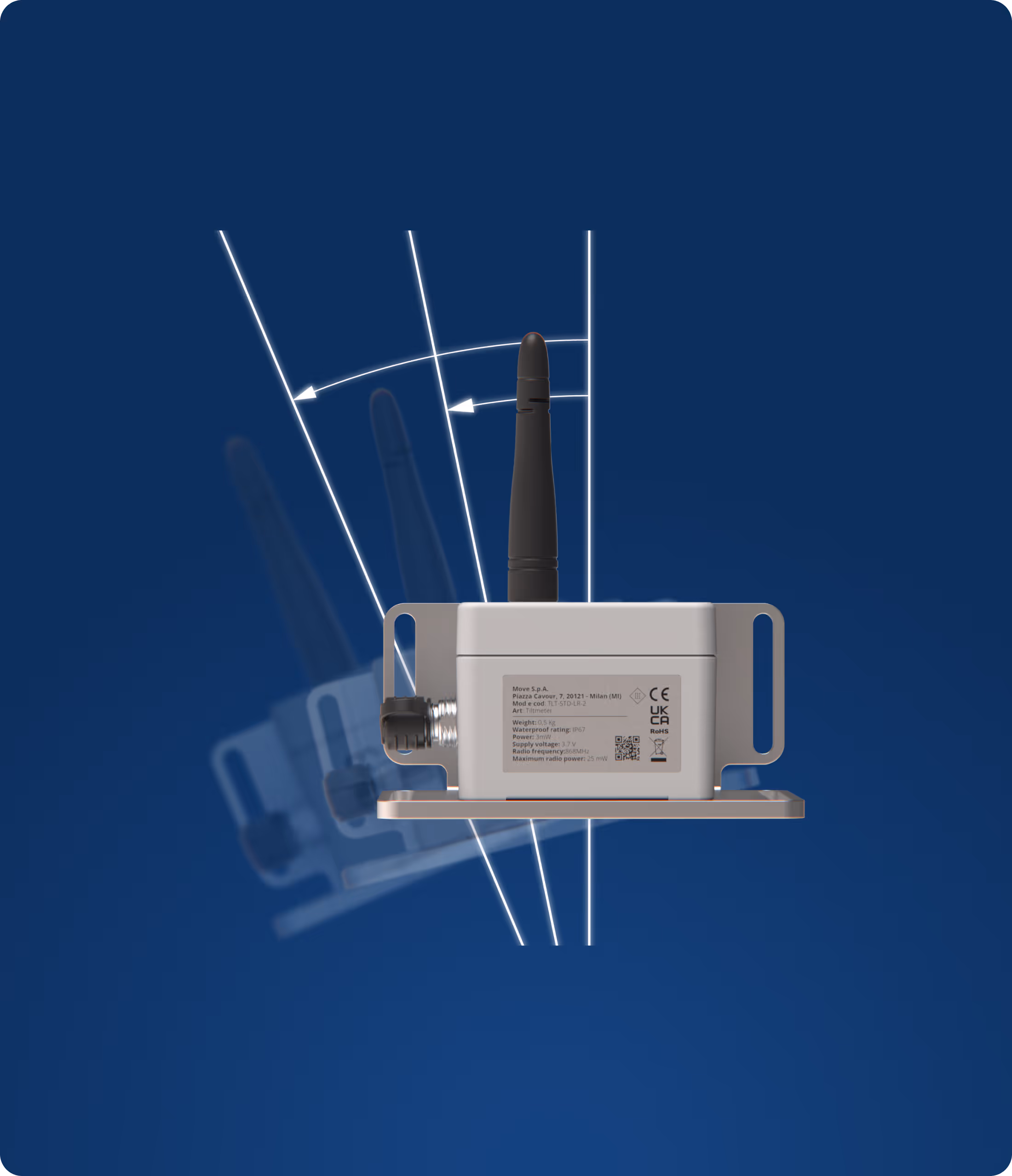

Angolo di inclinazione φ (phi)
Rotazione attorno all'asse longitudinale della struttura, in genere allineata con la direzione della campata principale.
Angolo di inclinazione θ (theta)
Rotazione attorno all'asse trasversale della struttura, utile per l'analisi della torsione o della deflessione laterale.
Accelerazione vibrazionale
Valori RMS e di picco dell'accelerazione vibrazionale 3D al momento dell'acquisizione, larghezza di banda 0,1–31,25 Hz.
Temperatura
Misurata ad ogni acquisizione per l'analisi della correlazione e del comportamento termico.
Specifiche tecniche
Per informazioni dettagliate sulle capacità del tiltmetro, consultare la sezione download delle schede tecniche.
Download
Esplora le nostre schede tecniche e le risorse tecniche per accedere a specifiche di prodotto dettagliate, funzionalità chiave e strumenti pratici — tutto ciò di cui hai bisogno per prendere decisioni informate e ottenere il massimo dalla nostra tecnologia.
Usa MyMove per informazioni in tempo reale
Collega i tuoi sensori e dispositivi a MyMove e accedi a tutte le funzionalità della piattaforma: dashboard in tempo reale, allarmi, reportistica PDF automatizzata, controllo remoto del sistema e strumenti avanzati per il monitoraggio strutturale.
Integra i sensori Move via API
Utilizza la nostra API per accedere ai dati dei sensori in tempo reale e storici, configurare i dispositivi da remoto e integrare tutto nel tuo SaaS, modello BIM o flusso di lavoro personalizzato.
Domande frequenti
Il TLT-STD-LR-2 misura l'inclinazione statica su due assi ortogonali (φ e θ) con una precisione nominale di ±0,0005 rad. Questa precisione è garantita solo in condizioni termiche e meccaniche stabili, con il dispositivo installato rigidamente su superfici livellate e non flessibili. Possono verificarsi deviazioni se installato su elementi vibranti o in ambienti non uniformi. La precisione è ulteriormente migliorata dalla media del segnale integrata e dalla calibrazione in fabbrica.
Sebbene progettato principalmente per applicazioni statiche e quasi statiche, il dispositivo include un accelerometro MEMS triassiale che consente l'acquisizione attivata dal movimento in base alla variazione di inclinazione, all'intensità della vibrazione o alla velocità angolare. Non è destinato alla registrazione dinamica continua ad alta frequenza, ma può riportare valori di vibrazione picco e RMS come contesto per le misurazioni di inclinazione.

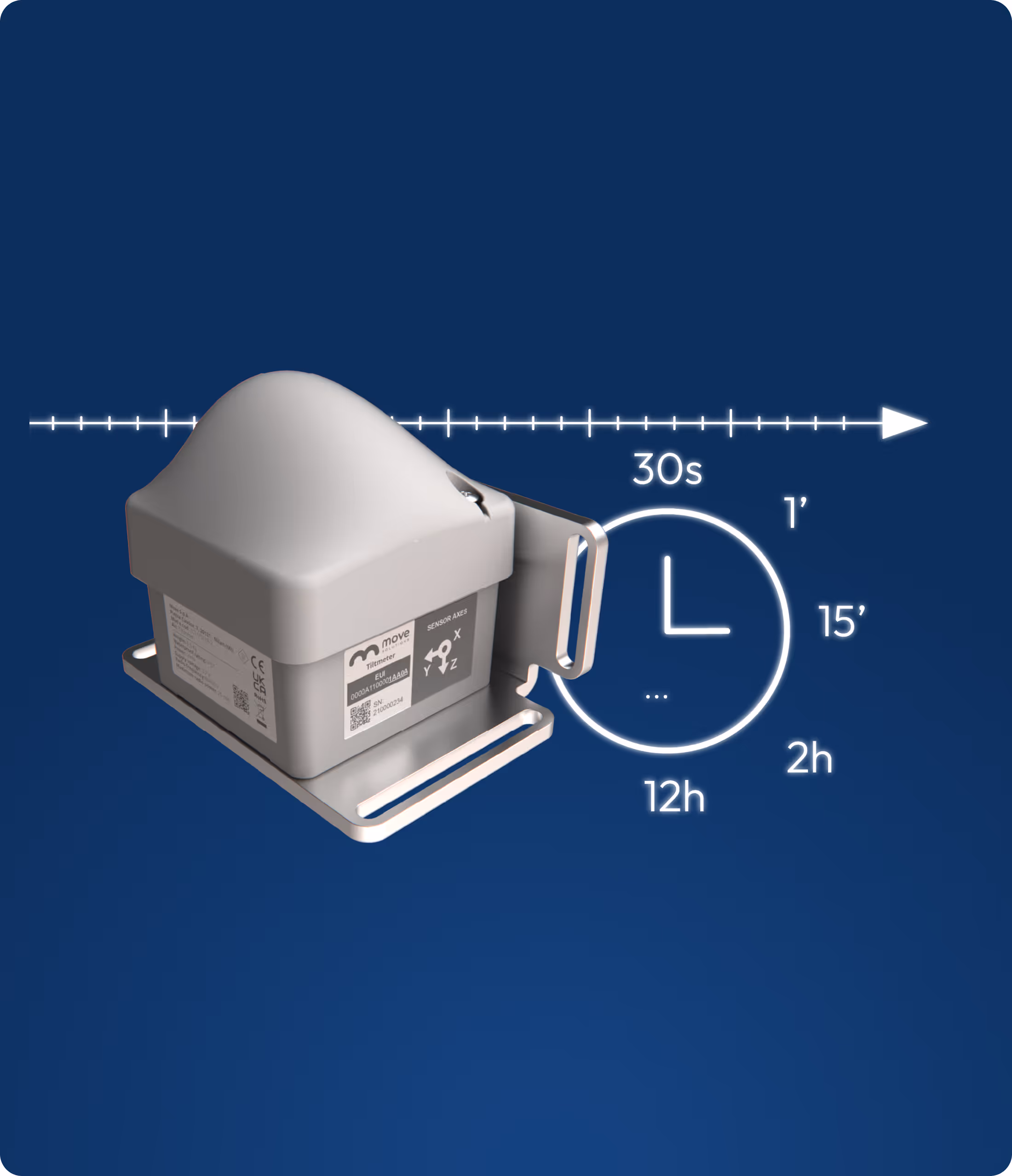

Gli utenti possono configurare il programma di acquisizione da remoto tramite la piattaforma MyMove. Supporta il campionamento periodico a intervalli fissi (ad es. ogni 15 o 30 minuti) e l'acquisizione condizionale attivata dal superamento della soglia. L'intervallo minimo è di 1 minuto. Il sistema consente una riconfigurazione flessibile in qualsiasi momento senza accesso fisico al sensore.
Il dispositivo trasmette pacchetti di dati crittografati tramite LoRaWAN (868 o 902 MHz) al gateway Move Solutions più vicino. I dati vengono quindi inoltrati alla piattaforma cloud MyMove tramite LTE o Ethernet. Il data rate adattivo garantisce un consumo energetico ottimizzato in base alla qualità del collegamento. La comunicazione è bidirezionale e supporta aggiornamenti firmware OTA e comandi remoti.
Il Tiltmeter è classificato IP67 per uso esterno a lungo termine e funziona da –40 °C a +85 °C con un intervallo di misurazione completo di ±180°. Deve essere montato saldamente utilizzando l'hardware appropriato su superfici rigide. Un corretto allineamento e livellamento durante l'installazione sono essenziali per garantire risultati validi. L'installazione in luoghi con significativa schermatura RF o deriva termica deve essere evitata.
