Vibrometro

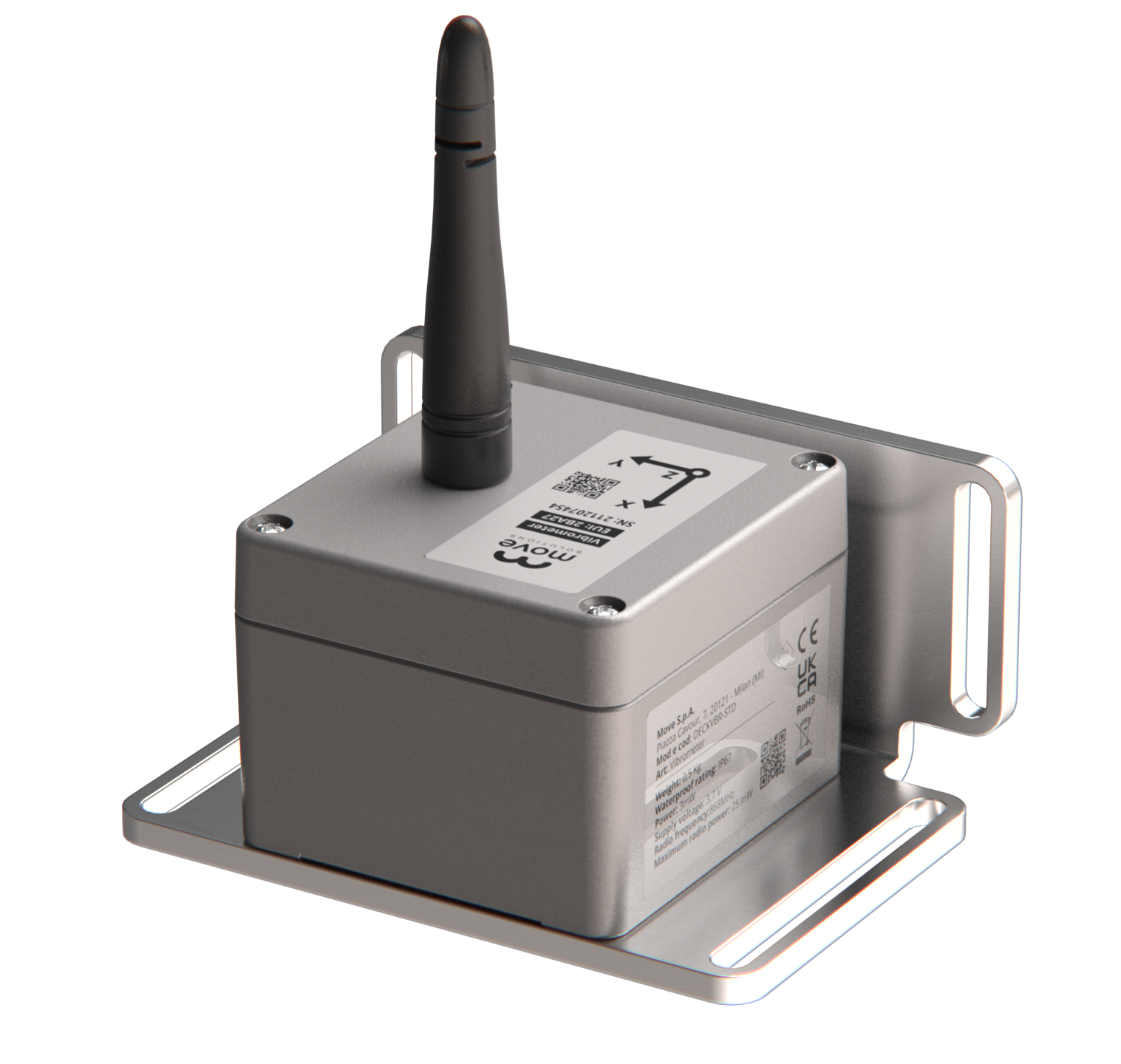

Il vibrometro è un dispositivo triassiale alimentato a batteria progettato per monitorare le vibrazioni strutturali attraverso misurazioni della velocità delle particelle. Basato sulla tecnologia MEMS, fornisce informazioni sull'ampiezza vibrazionale e sulla frequenza dominante su tre assi. Completamente wireless e abilitato per LoRaWAN, funziona in modo autonomo e trasmette dati sincronizzati nel tempo alla piattaforma MyMove per un'analisi avanzata. Ideale per lavorare con standard di monitoraggio delle vibrazioni come DIN 4150 e UNI 9916, il sensore supporta installazioni a lungo termine in infrastrutture e ambienti edili in cui le vibrazioni devono essere valutate con precisione.
.avif)
Connettività wireless
Trasmissione dati a lunga portata e a basso consumo energetico, ideale per siti remoti e di grandi dimensioni.
Lunga autonomia della batteria
Funzionamento pluriennale con impostazioni di campionamento e trasmissione regolabili.
Configurazione remota
Configurare le impostazioni, calibrare i sensori e gestire le soglie di allarme, il tutto su un'unica piattaforma.
Hardware resistente
Progettato per un uso affidabile in ambienti difficili.
Un dispositivo. Controllo in tempo reale.
Quantifica la velocità di vibrazione e le frequenze dominanti: non è richiesta alcuna post-elaborazione FFT.
Misurazione della velocità triassiale
Esegue l'acquisizione in tempo reale dei componenti di velocità lungo tre assi ortogonali con alta risoluzione e larghezza di banda di 1-100 Hz.
Acquisizione programmata e a evento
Modalità programmata: il sensore suddivide il tempo in finestre secondo la cadenza selezionata. All'interno di ciascuna finestra, monitora e traccia continuamente la velocità e, una volta trascorsa la finestra, trasmette i dati al server.
Modalità a evento: cattura e memorizza gli eventi di vibrazione che superano la soglia configurata. Ogni evento acquisito include, per ciascun asse, il valore di picco della velocità e la frequenza dominante rilevata, oltre alla temperatura.
Funzionamento completamente autonomo
Alimentato a batteria e wireless, il sensore è ideale per l'implementazione in ambienti remoti o di difficile accesso, riducendo al minimo gli sforzi di installazione.
Monitoraggio allineato agli standard
Supporta il monitoraggio delle vibrazioni e fornisce i parametri utilizzati da standard come DIN 4150, UNI 9916, BS 7385 e RI8507.
Cosa misura questo sensore
Velocità triassiale
Velocità di vibrazione (mm/s o pollici/s) lungo gli assi X, Y, Z.
Picco di frequenza
Frequenza massima di vibrazione per asse per evento.
Temperatura
Registrato con ogni acquisizione per la correlazione ambientale.
Specifiche tecniche
Per informazioni dettagliate sulle capacità del Vibrometro, consulta la sezione download della scheda tecnica.
Download
Esplora le nostre schede tecniche e le risorse tecniche per accedere a specifiche di prodotto dettagliate, funzionalità chiave e strumenti pratici — tutto ciò di cui hai bisogno per prendere decisioni informate e ottenere il massimo dalla nostra tecnologia.
Usa MyMove per informazioni in tempo reale
Collega i tuoi sensori e dispositivi a MyMove e accedi a tutte le funzionalità della piattaforma: dashboard in tempo reale, allarmi, reportistica PDF automatizzata, controllo remoto del sistema e strumenti avanzati per il monitoraggio strutturale.
Integra i sensori Move via API
Utilizza la nostra API per accedere ai dati dei sensori in tempo reale e storici, configurare i dispositivi da remoto e integrare tutto nel tuo SaaS, modello BIM o flusso di lavoro personalizzato.
Domande frequenti
Il vibrometro esegue il monitoraggio triassiale delle vibrazioni ad alta risoluzione misurando la velocità delle particelle (PPV e PCPV), le frequenze dominanti e le ampiezze di picco su ciascun asse. Utilizza internamente un accelerometro MEMS e integra il suo output per fornire letture di velocità con una risoluzione di 0,0015 mm/s e un intervallo fino a ±100 mm/s. Il dispositivo supporta diversi standard tra cui DIN4150-3, UNI 9916 e BS 7385, rendendolo adatto ad applicazioni strutturali, geotecniche e ambientali.
Sono disponibili due modalità di acquisizione: Time-triggered, che invia i dati a intervalli fissi (ad esempio ogni 1, 2 o 5 minuti) e Threshold-triggered, che registra i dati solo quando viene superata una soglia di velocità definita. In entrambi i casi, ogni acquisizione include il PPV, la frequenza di picco e l'ampiezza per asse, oltre alla temperatura. È possibile archiviare localmente fino a 2000 eventi per il download tramite connessione seriale.
Una corretta installazione richiede l'allineamento degli assi del dispositivo con gli assi strutturali di interesse. L'asse Z (lato dell'antenna) deve sempre puntare verso l'alto ed essere il più parallelo possibile all'asse gravitazionale. La piastra di montaggio consente un orientamento flessibile e sono incluse viti e tasselli per il fissaggio a pareti, soffitti o pavimenti. Un orientamento coerente tra i dispositivi è fondamentale per confronti validi tra più sensori.
I dati vengono trasmessi tramite LoRaWAN utilizzando la banda ISM a 868 MHz o 915 MHz, con un raggio nominale di 1 km in linea di vista fino al gateway più vicino. La trasmissione include parametri degli eventi con data e ora ed è ottimizzata per un basso consumo energetico. Per la massima portata e qualità del segnale, sono essenziali il corretto allineamento dell'antenna e l'installazione lontano da interferenze elettromagnetiche.
La durata della batteria varia in base alla cadenza di acquisizione e alla qualità del segnale, ma in genere varia da 1 a 1,5 anni. Il vibrometro utilizza una cella D LiSOCl₂ da 3,6 V (EVE ER34615EHR2). La sostituzione della batteria richiede l'apertura dell'involucro sigillato, il che invalida la garanzia se non autorizzata. Per i dispositivi ancora in garanzia, Move Solutions consiglia di contattare l'assistenza prima dell'intervento.
